EK-TM4C123GXL Tiva C TM4C123GH6PM MCU LaunchPad-Evaluierungskit

EK-TM4C123GXL Tiva™ C-Serie LaunchPad-Evaluierungskit

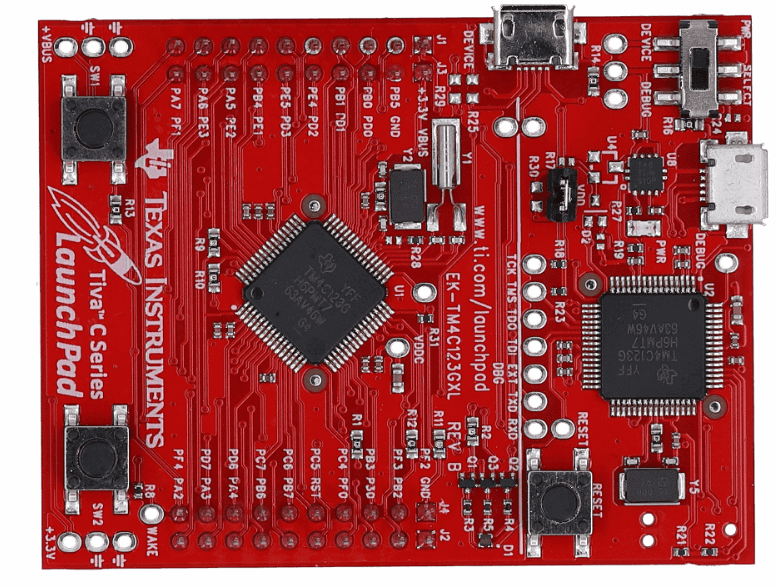

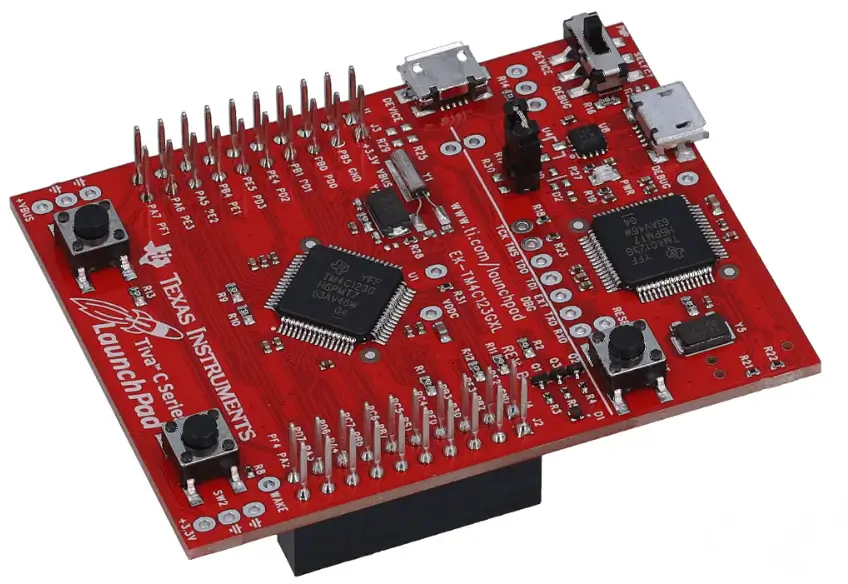

Das TM4C123G LaunchPad Evaluation Kit ist eine kostengünstige Entwicklungsplattform für Mikrocontroller auf Basis der Arm® Cortex®-M4-Architektur. Ausgestattet mit der TM4C123GH6PM MCU enthält diese Karte eine 80-MHz-Arm-Cortex-M4F-CPU, 256 KB Flash-Speicher und 32 KB SRAM sowie integrierte USB-2.0-Unterstützung für Host-, Geräte- und OTG-Funktionalität. Zusätzlich bietet sie zwei 12-Bit-ADC-Module und mehrere serielle Kommunikationsschnittstellen wie UART, SPI, I2C und CAN.

Ein Hauptmerkmal des TM4C123G LaunchPad ist seine USB 2.0-Geräteschnittstelle auf dem TM4C123GH6PM sowie erweiterte Peripheriegeräte wie Ruhemodus und PWM-Module.

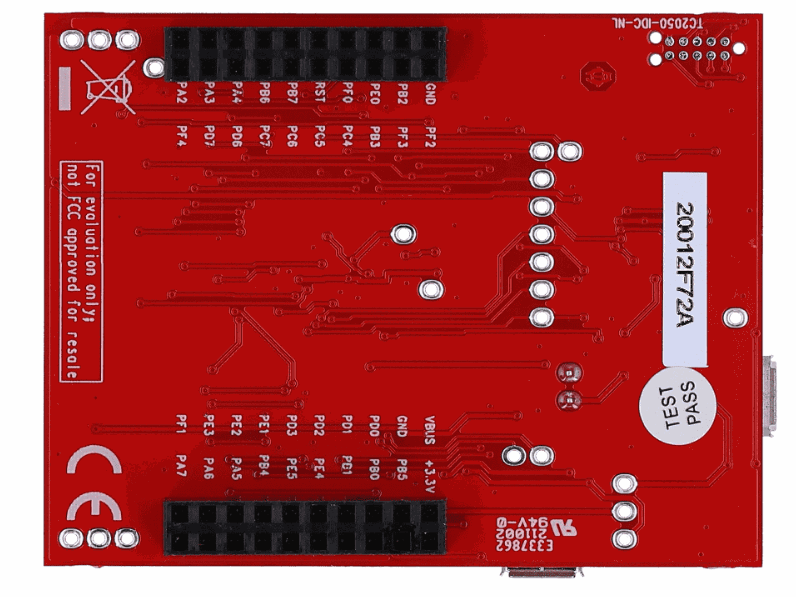

Der EK-TM4C123GXL verfügt über programmierbare Tasten und eine RGB-LED für individuelle Anwendungen. Stapelbare Stiftleisten bieten eine Schnittstelle für BoosterPack™-Steckmodule und ermöglichen so eine einfache Erweiterung über das BoosterPack-Ökosystem von Texas Instruments (TI). Das TivaWare™ SDK von TI bietet Treiber für alle Peripheriegeräte und Beispielcode für Dutzende von Anwendungen zur Beschleunigung der Entwicklung.

Merkmale

Das EK-TM4C123GXL TM4C123G LaunchPad wird von einer Arm Cortex-M4F-basierten MCU angetrieben und umfasst:

• Leistungsstarker Mikrocontroller TM4C123GH6PM
  • 80 MHz 32-Bit Arm Cortex-M4 CPU
  • 256 KB Flash, 32 KB SRAM, 2 KB EEPROM
  • Zwei erweiterte Controller Area Network (CAN)-Module (Transceiver erforderlich)
  • USB 2.0 Host/Gerät/OTG + PHY
  • Zwei 12-Bit, 2MSPS ADCs mit Motion-Control-PWM
  • 8 UARTs, 6 I2C-Schnittstellen, 4 SPI-Schnittstellen
• Integrierte In-Circuit-Debug-Schnittstelle (ICDI)
• USB Micro-B-auf-USB-A-Kabel im Lieferumfang enthalten
• Vorinstallierte RGB-LED-Schnellstartanwendung
• Kurzanleitung mit Dokumentation
