Leitfaden zum Einbau von Laptop-Akkus: Anschlüsse und Abmessungen schnell identifizieren

Beim Kauf eines Laptop-Akkus geht es um mehr als nur um die richtige Marke. Moderne Laptops werden mit extrem geringen Toleranzen gefertigt. Ein Akku, der zwar optisch in Ordnung erscheint, kann zu schwerwiegenden Hardwareausfällen führen. Er könnte sogar die Ladeschaltung des Mainboards dauerhaft beschädigen.

Die meisten Nutzer beginnen ihre Suche, indem sie ihr Laptop-Modell in eine Suchmaschine eingeben. Das ist zwar logisch, aber überraschend riskant. Hersteller verwenden oft unterschiedliche interne Zulieferer für dasselbe Laptop-Modell. Das bedeutet, dass zwei identisch aussehende Laptops völlig unterschiedliche Akkuformen haben können.

Um effektiv einzukaufen, sollten Sie sich zunächst auf die Originalteile konzentrieren. Das bedeutet, Ihr Gerät zu öffnen und die Hardware zu überprüfen. Sich auf Software-Informationen oder Aufkleber auf dem Gehäuse zu verlassen, reicht oft nicht aus. Praxiserfahrungen zeigen, dass die physische Überprüfung die Rückgabequote um über 60 % senkt.

In diesem Leitfaden konzentrieren wir uns auf die zwei wichtigsten physikalischen Faktoren: den Steckertyp und die Abmessungen. Wir verwenden branchenübliche Fachbegriffe, um Ihnen das Verständnis technischer Datenblätter zu erleichtern. Sie lernen, die feinen Unterschiede zwischen Flachsteckverbindern und Kabelsteckverbindern zu erkennen.

Präzision sorgt dafür, dass Ihr Gerät tragbar und sicher bleibt. Ein schlecht sitzender Akku kann Druck auf Bildschirm oder Trackpad ausüben. Mit diesem Kaufratgeber schützen Sie Ihre Investition und verlängern die Lebensdauer Ihres Laptops. Beginnen wir mit dem komplexesten Bauteil: dem Anschluss.

Steckverbinder im Detail: Pins und Rastermaß identifizieren

Der Anschluss verbindet die gespeicherte Energie Ihres Akkus mit dem Mainboard. Er ist die häufigste Fehlerquelle beim Kauf. Schon eine geringfügige Abweichung in der Anzahl oder im Abstand der Pins macht den Akku unbrauchbar. Prüfen Sie daher, ob Ihr Akku einen festen oder einen kabelgebundenen Anschluss hat.

Feste Anschlüsse sind direkt in das Kunststoffgehäuse des Akkus integriert. Sie verfügen üblicherweise über mehrere vergoldete Kontakte oder Schlitze. Diese Kontakte müssen sorgfältig gezählt werden. Die meisten modernen Ultrabooks verwenden 6 bis 10 Pins. Diese Pins dienen der Stromversorgung, der Masse und der Datenkommunikation über das SMBus- Protokoll.

Akkus mit Kabelanschluss verwenden einen flexiblen Kabelbaum. Hierbei ist die Form des Steckers entscheidend. Hersteller wie Dell und HP verwenden oft ähnlich aussehende Stecker, aber der Rasterabstand (der Abstand zwischen den Mittelpunkten der einzelnen Pins) ist unterschiedlich. Gängige Rasterabstände sind häufig 1,0 mm, 1,25 mm oder 1,5 mm.

Checkliste zur Steckeridentifizierung

• Pin-Anzahl: Zählen Sie die physischen Goldzähne oder Löcher im Stecker.
• Geschlecht: Ermitteln Sie, ob die Batterieseite männlich (Stifte) oder weiblich (Steckplätze) ist.
• Passgenauigkeit: Achten Sie auf kleine Kunststoffkerben, die ein Einstecken „verkehrt herum“ verhindern.
• Verdrahtungsreihenfolge: Bei kabelgebundenen Versionen ist die Farbreihenfolge der Drähte zu beachten.

Anschlussfunktion	Worauf Sie achten sollten	Warum das wichtig ist
Pin-Pitch	Abstand zwischen den Stiften	Verhindert das Einstecken des falschen Steckers
Schlüsselschlitze	Kunststoffrillen	Gewährleistet die korrekte Ausrichtung
Kontaktart	Klinge vs. Nadel	Passt zum Motherboard-Anschluss

Die häufigste Ursache für die Fehlermeldung „Batterie nicht erkannt“ ist die falsche Identifizierung des Anschlusses. Selbst wenn die Batterie in den Steckplatz passt, verhindert eine falsche Datenpinbelegung das Laden. Vergleichen Sie daher immer die Fotos Ihres Originalanschlusses mit den Angaben des Verkäufers. Wenn die Pinanzahl auch nur um einen Pin abweicht, kaufen Sie den Anschluss nicht.

Größe und Passform: Messen Sie die Abmessungen Ihres Chassis

In der Welt des modernen Laptop-Designs ist Platz ein kostbares Gut. Ingenieure konstruieren die internen Komponenten so, dass sie wie Puzzleteile perfekt zusammenpassen. Schon ein Akku, der nur 2 mm zu dick ist, kann dazu führen, dass sich das Laptop-Gehäuse ausbeult. Dieser Druck kann die Hauptplatine beschädigen oder den empfindlichen LCD-Bildschirm zerstören.

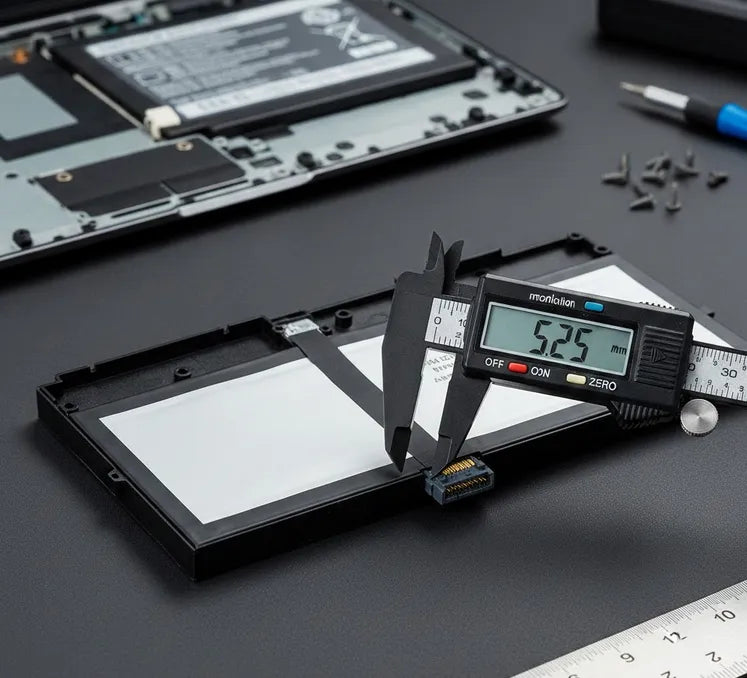

Um eine optimale Passform zu gewährleisten, müssen Sie Ihren Originalakku präzise ausmessen. Verlassen Sie sich nicht auf Standardgrößen, da es in der Laptop-Branche keine gibt. Verwenden Sie ein Lineal oder einen digitalen Messschieber für genaueste Ergebnisse. Messen Sie Länge, Breite und Dicke immer an den breitesten Stellen.

Die drei goldenen Kennzahlen

• Länge: Messen Sie die längste Seite einschließlich aller Schraubösen oder Befestigungslaschen.
• Breite: Achten Sie darauf, den Hauptteil des Batteriegehäuses zu messen.
• Dicke: Dies ist das wichtigste Messkriterium für interne Batterien. Selbst eine leichte Ausbeulung bei einer alten Batterie kann diesen Wert verfälschen.

Die meisten internen Akkus sind heutzutage Lithium-Polymer-Akkus (Li-Po). Diese sind dünn, flach und oft ungewöhnlich geformt, um die Hohlräume im Gehäuse auszufüllen. Falls Ihr Laptop einen zylindrischen Lithium-Ionen-Akku (Li-Ion) verwendet, ist dieser deutlich dicker. Diese Akkus werden üblicherweise an der Rückseite des Laptops befestigt und nicht unter der Handballenauflage.
Verständnis der Positionierung der Montagelaschen

Die Abmessungen allein reichen nicht aus. Überprüfen Sie auch die Position der Schraubenlöcher. Betrachten Sie den Umfang Ihrer Batterie. Befinden sich dort Kunststoffnasen mit Schraubenlöchern? Merken Sie sich deren genaue Positionen. Eine Batterie mit den korrekten Abmessungen, aber verschobenen Befestigungsnasen sitzt nicht sicher.

Akku-Typ	Typische Dicke	Gängige Montageart
Ultrabook (Li-Po)	3 mm – 7 mm	Innenschrauben
Standard-Laptop	8 mm – 12 mm	Innenschrauben/Klebstoff
Legacy/Robust	15 mm+	Äußere Schieberiegel

Seien Sie beim Kauf eines Akkus mit „erweiterter Kapazität“ vorsichtig. Diese Akkus weisen oft eine Erhebung auf, die unten aus dem Laptop herausragt. Dadurch verändert sich der Winkel Ihrer Tastatur, und der Akku passt möglicherweise nicht mehr in Ihre vorhandene Tasche. Überprüfen Sie daher vor dem Kauf immer die in der Produktbeschreibung angegebene Z-Höhe.

Die Kompatibilitäts-Checkliste: Spannung, Kapazität

Sobald die Passgenauigkeit bestätigt ist, müssen die elektrischen Spezifikationen überprüft werden. Der Einbau eines Akkus mit falscher Spannung kann das Mainboard dauerhaft beschädigen. Umgekehrt kann die Verwendung eines Akkus mit falscher Kapazität zu sogenannten „Geisterabschaltungen“ führen. Dabei zeigt der Akku noch 20 % Ladung an, der Laptop schaltet sich aber sofort aus.
Spannung (V): Die nicht verhandelbare Zahl

Die Spannung ist üblicherweise deutlich auf dem Akkuetikett angegeben. Gängige Spannungen für Laptops sind 7,4 V, 11,1 V und 14,8 V. Diese Zahlen geben die Reihenschaltung der internen Zellen an. Die Spannung des neuen Akkus muss exakt mit der Ihres Originalakkus übereinstimmen. Ein 14,8-V-Akku kann nicht durch ein 11,1-V-Modell ersetzt werden, selbst wenn sie identisch aussehen.
Kapazität (mAh oder Wh): Der Kraftstofftank

Die Kapazität wird in Milliamperestunden (mAh) oder Wattstunden (Wh) gemessen. Im Gegensatz zur Spannung kann dieser Wert variieren. Eine höhere mAh-Zahl bedeutet einfach, dass der Akku länger hält, bevor er wieder aufgeladen werden muss. Man kann sich das wie einen größeren Benzintank für sein Auto vorstellen. Solange Spannung und Abmessungen übereinstimmen, ist eine höhere Kapazität eine sinnvolle Verbesserung.

Im Online-Shopping sind Fachkompetenz, Autorität und Vertrauenswürdigkeit (EAT) unerlässlich. Meiden Sie Verkäufer mit vagen Beschreibungen oder unscharfen Fotos der Anschlüsse. Ein vertrauenswürdiger Verkäufer bietet Ihnen:

• Teilenummern klären: Suchen Sie nach Listen mit der Bezeichnung "Ersatzteilnummer" (z. B. A1466, L15C4P22 ).
• Sicherheitszertifizierungen: Stellen Sie sicher, dass die Batterie über CE-, FCC- und RoHS- Kennzeichnungen verfügt.
• Haltbarkeitsdatum: Lithiumzellen verlieren bei Lagerung an Qualität. Seriöse Anbieter geben das Herstellungsdatum an.

Wie man Teilenummern miteinander vergleicht

Am zuverlässigsten findet man Akkus anhand der Herstellernummer (MPN). Diese eindeutige Buchstaben- und Zahlenkombination befindet sich direkt auf dem Akku. Beispielsweise könnte ein Lenovo-Akku die Bezeichnung „45N1147“ tragen. Die Suche mit diesem Code ist 99 % genauer als die Suche nach dem Laptop-Modellnamen.

Spezifikationsartikel	Kann es anders sein?	Risikostufe
Stromspannung	NEIN	Hoch (Hardware-Schaden)
Kapazität (Wh)	Ja	Niedrig (Längere/Kürzere Lebensdauer)
Teilenummer	Nein (Muss übereinstimmen)	Hoch (Inkompatibilität)

Achten Sie besonders auf die Wh-Angabe. Wenn Ihr Originalakku 50 Wh hat und der Ersatzakku nur 30 Wh, wird sich Ihr Laptop deutlich weniger mobil anfühlen. Wählen Sie daher immer einen Akku mit einer Kapazität, die mindestens der Ihres Originalakkus entspricht.

Fazit: Für eine perfekte Passform sorgen

Die Suche nach dem richtigen Akku erfordert sorgfältige technische Recherche. Sie wissen inzwischen, dass die Modellbezeichnung Ihres Laptops nur der Anfang ist. Der wahre Schlüssel zum erfolgreichen Kauf liegt in den physikalischen und elektrischen Eigenschaften des Akkus selbst.

Bevor Sie Ihre Bestellung abschließen, führen Sie einen letzten direkten Vergleich durch. Legen Sie Ihre alte Batterie neben die Fotos in der Anzeige auf Ihrem Bildschirm. Überprüfen Sie die Ausrichtung des Steckers, die Position der Schraubenlöcher und die Spannungsangabe. Sollte Ihnen etwas komisch vorkommen, fragen Sie lieber beim Verkäufer nach, anstatt eine Rücksendung zu riskieren.

Der Kauf eines hochwertigen Ersatzakkus ist eine Investition in die Langlebigkeit Ihres Geräts. Ein gut gewählter Akku liefert nicht nur Strom, sondern gibt Ihnen auch Ihre Mobilität zurück. Er verhindert, dass Sie an eine Steckdose gefesselt sind oder bei einem plötzlichen Stromausfall Ihre Arbeit verlieren.
Checkliste für den endgültigen Kauf

• Physikalische Übereinstimmung: Stimmen Anzahl und Form der Steckerstifte exakt überein?
• Größenbestätigung: Weichen Länge, Breite und Dicke innerhalb von 1 mm vom Original ab?
• Spannungssynchronisation: Stimmt die Spannung (z. B. 11,4 V) mit der Ihres Werksgeräts überein?
• Verkäufervertrauen: Bietet der Verkäufer eine Garantie und eindeutige Sicherheitszertifizierungen?

Sobald Ihr neuer Akku eingetroffen ist, denken Sie daran, ihn zu kalibrieren. Laden Sie ihn vollständig auf (100 %) und lassen Sie ihn dann auf etwa 5 % entladen, bevor Sie ihn erneut aufladen. Dadurch lernt das Energiemanagementsystem Ihres Laptops die neue Kapazität kennen. Mit diesen Schritten wird sich Ihr Laptop wieder wie neu anfühlen.
