Wenn Sie jemals das Gefühl hatten, dass die Anzeige Ihres Laptops mit „80 % verbleibender Akkuladung“ schlichtweg falsch ist, sind Sie nicht allein. Die meisten Nutzer verlassen sich auf die Akkuberichte von Windows oder Apps von Drittanbietern, um den Akkuzustand zu beurteilen. Diese Tools geben jedoch nur einen oberflächlichen Einblick in die Vorgänge im Inneren des Akkus. Um einen Akku wirklich zu verstehen, muss man direkt mit dem Akkuanzeige-IC kommunizieren.

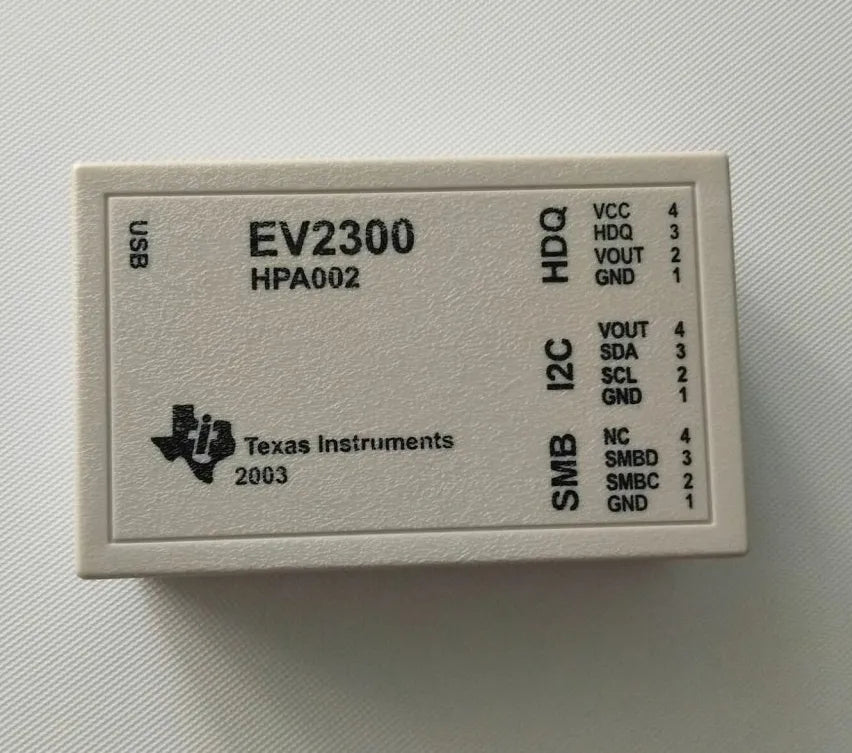

Die Texas Instruments EV2300 ist die branchenübliche Schnittstelle für genau diesen Zweck. Es handelt sich um eine spezielle USB-basierte Schnittstellenkarte. Sie ermöglicht die Kommunikation zwischen PC und Akkus über die Protokolle SMBus oder HDQ . Dabei geht es nicht nur um die Anzeige des Ladezustands in Prozent, sondern um die Echtzeit-Anzeige der tatsächlichen Ladekapazität (Full Charge Capacity, FCC) im Vergleich zur Nennkapazität (Design Capacity).
Als ich das EV2300 zum ersten Mal benutzte, fühlte es sich an, als hätte ich Röntgenblick. Man kann sehen, wie oft die Zellen geladen und entladen wurden. Man kann sogar erkennen, ob die Spannung einer bestimmten Zellengruppe schwankt. In dieser Anleitung zeige ich Ihnen, wie Sie die Standard-Software-Schätzungen übertreffen. Wir sehen uns an, wie Sie mit diesem Tool feststellen können, ob eine Batterie noch gut für den weiteren Gebrauch geeignet ist oder eine potenzielle Brandgefahr darstellt.
Ich werde den Verbindungsprozess und die Interpretation der Daten der Smart Battery Specification (SBS) detailliert erläutern. Dies ist der erste Schritt zur Beherrschung professioneller Batteriediagnose.
Hardware-Einrichtung: Anschluss des EV2300 an die Batterieschiene
Die meisten Leute denken, ein Akku bestünde nur aus einem Plus- und einem Minuspol. Bei einem modernen Laptop-Akku ist das jedoch ein Trugschluss. In jedem Akku steckt ein Steuergerät, meist ein Controller von Texas Instruments wie der BQ20z45 oder BQ40z50. Um mit diesem Steuergerät zu kommunizieren, müssen wir die Verbindung zwischen Ihrem USB-Anschluss und dem internen Bus des Akkus herstellen.
Der EV2300 dient als diese Brücke. An der Seite des Geräts befinden sich mehrere Anschlüsse. Wir suchen speziell den SMBus- Anschluss (System Management Bus). Dies ist die Schnittstelle, die die meisten Laptop-Akkus verwenden.
Identifizierung der Pinbelegung
Bevor Sie etwas anschließen, müssen Sie die Pins am Akkuanschluss identifizieren. Laptop-Akkus haben üblicherweise 7 bis 9 Pins. Für eine erfolgreiche Diagnose benötigen Sie in der Regel nur vier davon:
- V+ (Batterie Pluspol): Normalerweise die äußeren Pins auf einer Seite.
- GND (Masse/Negativ): Normalerweise die äußeren Pins auf der gegenüberliegenden Seite.
- SCL (System Clock): Teil der SMBus-Kommunikation.
- SDA (Systemdaten): Die zweite Hälfte der SMBus-Kommunikation.
Ich habe festgestellt, dass nur die Verwendung eines Multimeters hundertprozentige Sicherheit bietet. Messen Sie die Spannung an den äußeren Pins, um Masse (GND) und Spannung (+) zu finden. Die Pins SCL und SDA befinden sich üblicherweise direkt neben dem Masse-Pin.
Die Verbindung herstellen
Sobald Sie die Pins identifiziert haben, verwenden Sie hochwertige Jumperkabel. Verbinden Sie den GND-Anschluss der Batterie mit dem GND-Anschluss des EV2300 SMBus-Ports. Verbinden Sie SDA mit SDA und SCL mit SCL .
Expertenhinweis: Schließen Sie den V+-Pin (Pluspol) der Batterie nicht an den EV2300 an. Der EV2300 wird über den USB-Anschluss Ihres Computers mit Strom versorgt. Das Verbinden der Hochspannungsschiene der Batterie mit den Datenpins Ihrer Schnittstellenplatine führt schnell zu einem durchgebrannten Siliziumbauteil.
Die Batterie aktivieren
Manche Akkus befinden sich im „Schiffsmodus“ oder haben eine durchgebrannte Sicherung. Wenn Sie alles anschließen und keine Daten empfangen, befindet sich der Akku möglicherweise im „Schlafmodus“. Oftmals müssen Sie kurzzeitig eine Spannung (ca. 9–12 V) an die V+- und GND-Pins anlegen. Dadurch wird der Controller aktiviert. Sobald der Controller aktiv ist, sendet er Daten über die SDA- und SCL-Leitungen.
Wenn die LEDs des EV2300 blinken, besteht eine physische Verbindung. Nun können wir uns die Software ansehen, um den tatsächlichen Zustand der Batterie zu überprüfen.
Softwarekalibrierung und Auslesen von SBS-Daten
Sobald die Hardware physisch verbunden ist, findet die eigentliche Verarbeitung in der Software statt. Für den EV2300 verwenden Sie wahrscheinlich TI Battery Management Studio (bqMS) oder die ältere bqEvaluation Software . Diese Tools fungieren als Übersetzer. Sie wandeln die rohen elektrischen Impulse in das für uns lesbare Smart Battery Specification (SBS) -Format um.
Beim ersten Start der Software sollte Ihr Chip automatisch erkannt werden. Falls Sie aufgefordert werden, ein Ziel manuell auszuwählen, suchen Sie nach einer Geräte-ID wie „0450“ oder „0100“. Diese entspricht der Firmware-Version des BQ-Controllers in Ihrem Akku.
Das SBS-Dashboard
Der erste Bildschirm, den Sie sehen, ist die Registeransicht . Dies ist das Herzstück der Batteriediagnose. Konzentrieren Sie sich bitte sofort auf Folgendes:
- Spannung: Gesamtspannung des Akkus.
- Aktueller Wert: Im Ruhezustand sollte dieser Wert nahe bei .
- Temperatur: Wird üblicherweise von internen Thermistoren gemessen.
- Relativer Ladezustand (RSOC): Der Prozentsatz, den der Benutzer sieht.
- Absoluter Ladezustand (ASOC): Die tatsächlich verbleibende chemische Energie.
Identifizierung von "Zombie"-Batterien
Ich sehe oft Akkus, die unter Windows als 100% geladen angezeigt werden, aber die Software zeigt eine massive Diskrepanz zwischen der vollen Ladekapazität (FCC) und der Nennkapazität (DC) an.
Expertenmeinung: Wenn Ihr DC ist , aber Ihre FCC-Zulassung beträgt nur – Ihre Batteriekapazität hat sich verringert. Der Controller hat die Kapazität begrenzt, da der Innenwiderstand der Zellen stark angestiegen ist. Dies ist ein Hardwaredefekt, der sich durch keine Softwarekalibrierung beheben lässt.
Überwachung der Einzelzellspannungen
Ein gesunder Akku ist ein ausgeglichener Akku. Suchen Sie in der Software nach den Zellspannungen 1, 2, 3 und 4. Bei einem hochwertigen Laptop-Akku (üblicherweise 3S- oder 4S-Konfiguration) sollten diese Spannungen innerhalb eines bestimmten Bereichs liegen. voneinander.
Wenn Zelle 1 bei und Zelle 2 ist bei ist der Akku „unausgeglichen“. Der Laderegler stoppt den Ladevorgang, sobald die stärkste Zelle ihre maximale Kapazität erreicht hat. Dadurch bleiben die übrigen Zellen unterladen. Dies ist ein häufiger Grund dafür, dass Akkus bei 30 % Kapazität ausfallen – der Laderegler schaltet sich ab, um das schwächste Glied in der Kette zu schützen.
Gesundheitsindikatoren: Verschleißgrade, Zyklenzahlen und Lebensdauer
Da die Software nun Live-Daten erfasst, müssen wir die Marketingzahlen von der tatsächlichen Leistung trennen. Meiner Erfahrung nach sind die beiden am häufigsten missverstandenen Kennzahlen in der Batteriediagnostik die Zyklenzahl und die Vollladekapazität (FCC) .
Der Mythos der Zykluszählung
Die Ladezyklenanzeige gibt an, wie oft der Akku bis zu seiner Nennkapazität entladen wurde. Eine niedrige Ladezyklenzahl bedeutet jedoch nicht zwangsläufig einen einwandfreien Akku. Ich habe schon NOS-Akkus (New Old Stock) mit null Ladezyklen gesehen, die chemisch völlig unbrauchbar waren, weil sie zwei Jahre lang bei 0 % Spannung gelagert wurden.
Umgekehrt kann eine hochwertige Panasonic- oder Sanyo-Zelle nach 500 Ladezyklen noch 85 % ihrer Kapazität aufweisen. Vergleichen Sie die in der EV2300-Software angezeigte Zyklenzahl mit dem prozentualen Gesundheitszustand (State of Health, SOH) . Ist die Zyklenzahl niedrig (unter 50), der SOH aber unter 80 %, ist die Batterie wahrscheinlich durch Hitze oder unsachgemäße Lagerung beschädigt.
Berechnung des tatsächlichen Verschleißgrades
Windows berechnet den Verschleiß anhand der vom Controller gemeldeten Werte, aber der EV2300 ermöglicht es uns, die Rohdaten einzusehen. (Milliamperestunden). Um den tatsächlichen Verschleiß zu ermitteln, verwenden Sie diese einfache Formel:
Wenn Ihre Auslegungskapazität und Ihre FCC-Zulassung ist Bei einer Kapazität beträgt der Verschleißgrad 25 % . In der Welt der High-End-Reparaturen gilt ein Akku mit mehr als 20 % Verschleiß im professionellen Einsatz üblicherweise als „ausgemustert“.
Der Indikator für den "plötzlichen Tod"
Beobachten Sie Spannung und Stromstärke während eines kurzen Entladetests. Wenn die Spannung um mehr als … abfällt … im Moment a Last angelegt, der Innenwiderstand (die Impedanz) ist zu hoch.
Expertenmeinung : Hohe Impedanz ist der „stille Killer“. Der Akku zeigt möglicherweise 100 % Ladung an, doch sobald die CPU Ihres Laptops ihre volle Leistung erreicht, sinkt die Akkuspannung unter den Abschaltschwellenwert. Dies führt zu einem plötzlichen, unerwarteten Abschalten. Nur mit dem EV2300 können Sie diese Impedanzdaten vor dem Absturz erfassen.
Erweiterte Diagnostik: Analyse statischer und dynamischer Daten von Tankanzeigen
In dieser letzten Phase betrachten wir nicht nur die aktuellen Messwerte, sondern auch die „Blackbox“ des Akkus. Hochwertige Akku-Controller von TI speichern alle Belastungen, denen der Akku ausgesetzt war. Hier unterscheidet der EV2300 den Hobbybastler vom Diagnoseexperten.
Lebenslange Datenprotokollierung
Die meisten Chips der BQ-Serie verfügen über einen Abschnitt mit Lebensdauerdaten im Flash-Speicher. Dieses Protokoll erfasst die höchsten und niedrigsten Temperaturen, die die Zellen jemals erreicht haben. Wenn Sie eine „Max Temp“-Angabe über diesem Wert sehen, … hat der Elektrolyt wahrscheinlich begonnen, sich zu zersetzen. Auch wenn die Kapazität momentan noch „in Ordnung“ erscheint, ist die innere Struktur beeinträchtigt.
Das permanente Ausfallbit (PF)
Dies ist die wichtigste Überprüfung einer „leeren“ Batterie. Manchmal zeigt eine Batterie … Am Anschluss an, selbst wenn die Zellen intakt sind. Dies liegt daran, dass der Controller einen permanenten Fehler ausgelöst hat.
- ASOC (Ladezustand): Zeigt 0% an.
- Betriebsstatus: Achten Sie auf Kennzeichen wie PF , CUV (Zellenunterspannung) oder OC (Überladung).
- Chemische Sicherung: Leuchtet die FUSE- Anzeige rot, hat der Controller eine thermische Sicherung auf der Leiterplatte durchgebrannt.
Wenn eine Batterie den PF-Zustand erreicht, schaltet sie in den Sicherheitsmodus. Um einen Brand zu verhindern, lässt sie sich weder laden noch entladen. Mit dem EV2300 lässt sich genau feststellen, warum sie gesperrt wurde. Lag es an einer Spannungsdifferenz? Oder war der Temperatursensor defekt?
Der Impedanz-Track-Algorithmus (IT-Algorithmus)
Moderne Batterien nutzen die Impedanzverfolgungstechnologie . Das bedeutet, dass der Controller sein internes Modell des Zellwiderstands ständig aktualisiert. Suchen Sie in der Software nach dem Register „Aktualisierungsstatus“ .
- 0x00: Die Batterie ist brandneu und noch nicht angelernt.
- 0x04 / 0x05: Die Batterie wurde kalibriert und die Daten sind hochpräzise.
- 0x0E: Die Batterie nähert sich dem Ende ihrer Lebensdauer und der Widerstand ist zu hoch für eine zuverlässige Verfolgung.
Experten-Tipp: Wenn der „Update-Status“ 0x0E anzeigt, versuchen Sie nicht, den Akku zurückzusetzen. Die Batterie ist chemisch erschöpft. Der Innenwiderstand ist mittlerweile so hoch, dass der Akku mehr Wärme als Strom erzeugt. Er gehört in den Recyclingmüll, nicht in den Laptop.
