Die entscheidende Rolle der Leistungsstabilität bei der Wartung von Stromwandlern: Eine Fallstudie am SOMATOM CR

In der Computertomographie (CT) beschränkt sich Präzision nicht nur auf die Bildrekonstruktion, sondern erstreckt sich bis zur Stromversorgung des Systems. Selbst geringfügige Schwankungen der Gleichspannung können zu schwerwiegenden Systemausfällen oder irreführenden Fehlercodes führen. Dieser Artikel untersucht einen Diagnosefall, in dem ein scheinbar komplexer Anzeigefehler eines Siemens SOMATOM CR auf ein einfaches, aber übersehenes Problem in der Stromverteilung zurückgeführt wurde.

1. Klinische Präsentation und Symptomatik

Das betreffende Gerät – ein SOMATOM CR CT – zeigte beim Start einen vollständigen Ausfall der Videoausgabe. Unter normalen Betriebsbedingungen sollte der Bildschirm nach dem Einschalten der DMC-Konsole (Display Micro Computer) und dem Abschluss des POST (Power-On Self-Test) der Grafikkarte mit der Systemkennung „TM2000k“ initialisiert werden.

Geschichte:

• Zeitweise auftretender Fehler: Das Problem war im Laufe des letzten Monats sporadisch aufgetreten, konnte aber in der Regel durch einen Neustart behoben werden.
• Anhaltender Fehler: Die Häufigkeit des Fehlers nahm zu, bis das Display unabhängig von Neustartversuchen leer blieb.

2. Diagnosemethodik und erste Fehlerbehebung

Die ersten Hypothesen konzentrierten sich auf den offensichtlichsten Schwachpunkt: das Grafiksubsystem.

• Physische Prüfung: Das Host-System wurde geöffnet und die Grafikkarte ausgebaut. Die Untersuchung der Goldkontakte, Schnittstellenstifte und Platinenkomponenten ergab keine Anzeichen von thermischer Belastung oder mechanischer Lockerung.
• Leistungsprüfung: Es wurde eine erste Messung der Ausgänge des Host-Netzteils (+5 V, -5 V, +12 V, -12 V, +3,3 V) durchgeführt. Die Spannungen schienen an der Quelle normal zu sein, was das Team zu der Annahme veranlasste, dass die Grafikkarte defekt sei.
• Der Austauschtest: Eine funktionierende Grafikkarte aus einem Ersatzgerät wurde eingebaut. Überraschenderweise blieb der Bildschirm schwarz.

Hinweis zu proprietärer Hardware: In der medizinischen Bildgebung führen BIOS-basierter „Handshake“ oder herstellergebundene Seriennummern häufig dazu, dass ein Standardaustausch ohne Software-Neukonfiguration nicht funktioniert. Diese Komplikation führte das Team zunächst weiter von der eigentlichen Hardware-Ursache weg.

3. Vertiefende Analyse: Ermittlung des Spannungsabfalls

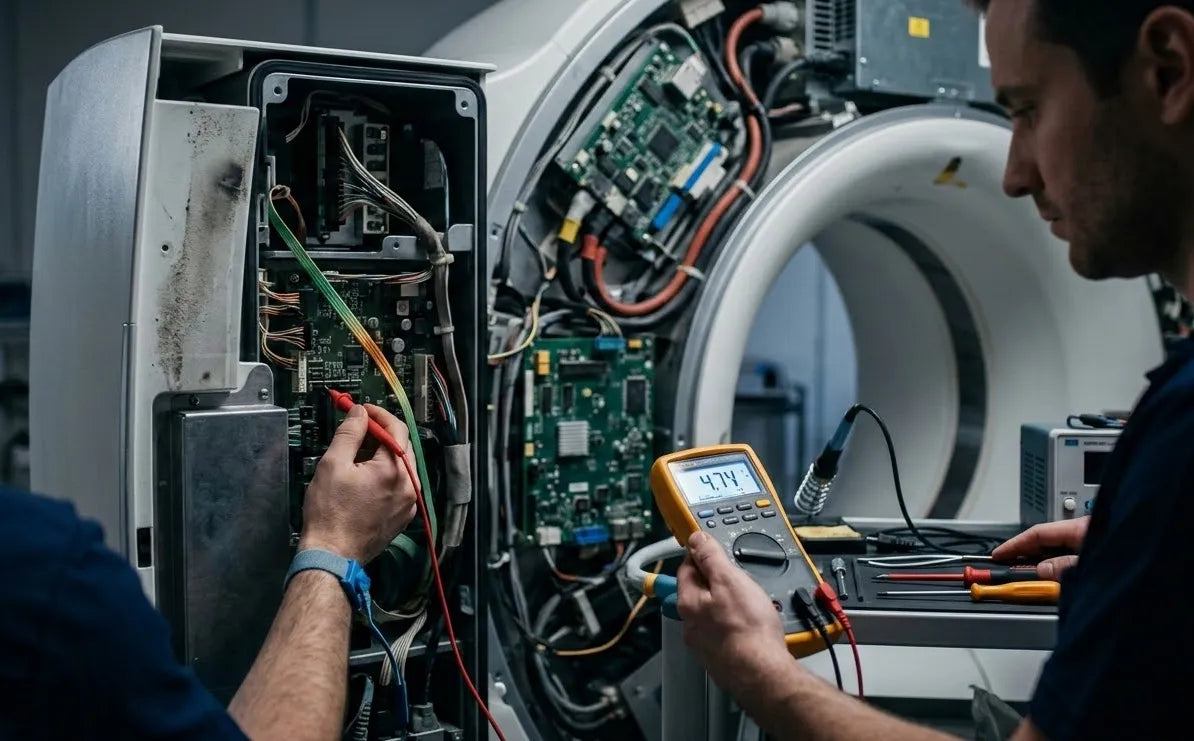

Nachdem der Tausch der Grafikkarte fehlgeschlagen war, richtete sich der Fokus wieder auf die interne Gleichstromverteilung . Es wurde eine genauere Messung durchgeführt – diesmal am Verbraucher (dem Anschluss, an dem die Karte mit Strom versorgt wird) anstatt an der Quelle.

• Quellenspannung: Gemessen bei 5,3 V (etwas hoch, aber innerhalb des Einstellbereichs des Netzteils).
• Lastspannung: Gemessen wurden lediglich 4,7 V am Karteneingang.

Ein Spannungsabfall von 0,6 V in einer 5-V-Logikschaltung ist kritisch. Die meisten TTL-Bauteile (Transistor-Transistor-Logik) benötigen mindestens 4,75 V für einen zuverlässigen Betrieb. Bei 4,7 V geraten die Logikgatter in einen undefinierten Zustand, wodurch der Grafikprozessor die Anzeige nicht initialisieren kann.

4. Grundursache: Der „unsichtbare“ Widerstand

Das Team verfolgte die 5V-Leitung von der Platine zurück und identifizierte einen Sicherungshalter ( F8 ) im Verteilerpfad. Nach dem Entfernen der Sicherung wurde Folgendes beobachtet:

• Oxidation/Karbonisierung: Die Kontaktstellen zwischen Sicherung und Halter hatten sich aufgrund von Mikrolichtbögen und Oxidation im Laufe jahrelanger Nutzung schwarz verfärbt.
• Kontaktwiderstand: Diese Kohlenstoffschicht wirkte als Widerstand, wandelte die Spannung in Wärme um und verursachte so den Spannungsabfall von 0,6 V.

5. Auflösung und Überprüfung

Der Sicherungshalter wurde sorgfältig gereinigt und die Oxidationsschichten wurden entfernt. Eine neue Sicherung wurde eingesetzt und die Spannung erneut gemessen:

• Spannung nach der Reparatur: 4,98 V am Platinenanschluss.
• Systemergebnis: Das DMC hat den Selbsttest sofort bestanden, und die Meldung „TM2000k“ wurde wieder angezeigt. Das System ist wieder voll betriebsbereit.

Fazit und berufliche Erkenntnisse

Dieser Fall dient als wichtige Erinnerung für Servicetechniker: Verlassen Sie sich niemals allein auf eine Spannungsmessung an der Quelle. Bei hochpräzisen Medizingeräten garantiert die Nennleistung des Netzteils keine saubere Stromversorgung der Logikplatine. Überprüfen Sie daher immer die Spannung an der Last . Der zunehmende Kontaktwiderstand in Sicherungshaltern, Backplanes und Steckverbindern ist ein stiller Killer für die Betriebszeit von Computertomographen. Präzise Messungen sind der einzige Weg, unnötige Platinenaustausche und lange Ausfallzeiten zu vermeiden.
